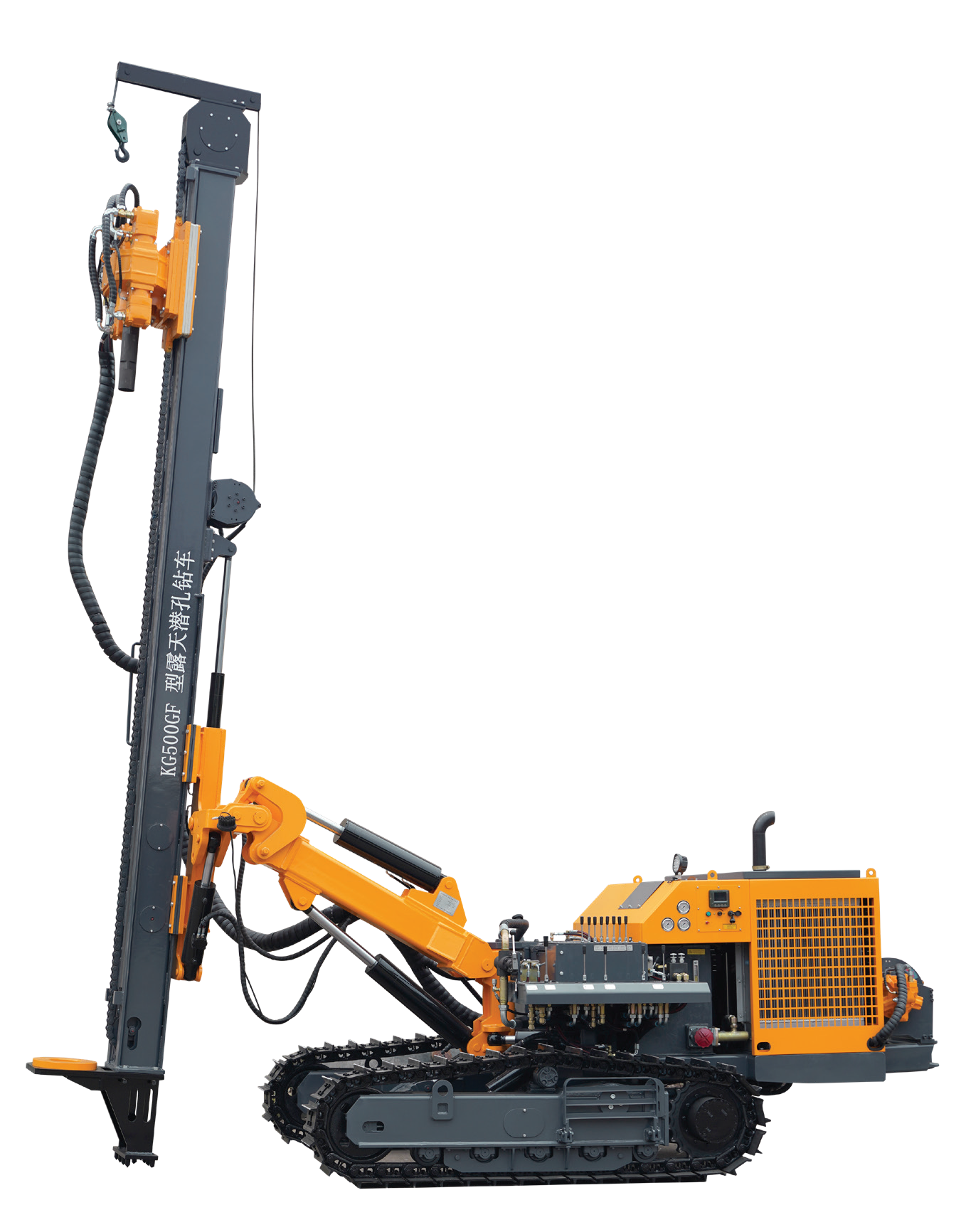

KG500GF photovoltaic drilling rig is specially designed for photovoltaic foundation pile holes. It is equipped with 86KW engine, eficient desert-air fiter, and the maximum hole diameter can reach 500mm. Hydraulic system adopts high pressure cast iron pump, widened and thickened walking track plate, lifting chain adopts 28A roller chain, box type large section steel guide rail, to ensure that it has enough strength, one time can push 4 meters. The gyrator is equipped with four sets of hydraulic rotary motors, and adopts high modulus-straight teeth and large reduction ratio transmission to provide the rotary torque of up to 12000Nm for the drilling rig. It is suitable for the construction of foundation pile holes with large aperture. KG500GF photovoltaic drilling rig can be equipped with 1 ton frame winch for feed(optional), convenient for hoisting drill bit and drilling tool, impact device, etc. When used on large slopes, you can choose to use 8-ton frame winch for rig(optional) to ensure suficient traction when using the drill rig.
La perforadora fotovoltaica KG500GF está especialmente diseñada para perforar pilotes de cimentación fotovoltaica. Está equipada con un motor de 86KW, un filtro de aire desértico eficiente y el diámetro máximo del orificio puede alcanzar los 500 mm. El sistema hidráulico adopta una bomba de hierro fundido de alta presión, una placa de riel para caminar ensanchada y engrosada, la cadena de elevación adopta una cadena de rodillos de 28A, un riel guía de acero de sección grande tipo caja, para garantizar que tenga suficiente resistencia, una vez puede empujar 4 metros. El girador está equipado con cuatro juegos de motores rotativos hidráulicos y adopta dientes rectos de alto módulo y transmisión de gran relación de reducción para proporcionar un par rotatorio de hasta 12000 Nm para la perforadora. Es adecuada para la construcción de pozos de pilotes de cimentación con gran apertura. La plataforma de perforación fotovoltaica KG500GF se puede equipar con un cabrestante de marco de 1 tonelada para alimentación (opcional), conveniente para izar la broca y la herramienta de perforación, el dispositivo de impacto, etc. Cuando se usa en grandes pendientes, puede optar por usar un cabrestante de marco de 8 toneladas para la plataforma (opcional) para garantizar una tracción suficiente al usar la plataforma de perforación.

Model name: KG500GF

Drill hole size: ᵠ185-500mm(standard configuration 450mm)

Drill Depth(Eco): Max.25m

Drilling rotary speed: 0-80 rpm/min

Engine: Yuchai DKC9G0-T304(115HP/2200rpm/min)

Outer Size:6680x2450x2710mm

Weight of complete set: 7500kg

Recommend air compressor:39m³/min-25bar
